      Решили сделать полностью ремонт, например на кухне своей квартиры? Правильным будет, если вы начинаете с замены электропроводки. Тем более, возможно проводка старая. Количество розеток не достаточное. Выключатели расположены не удобно. Конечно, при условии, что вы разбираетесь в электромонтаже и полагаетесь на свои, собственные силы. Вы наверное, не профессионал, а уверенный любитель, в этом.

монтаж кабель - канала от электрощитка до квартиры

   Устанавливаете распределительную коробку на потолок и от нее разводите кабели по потолку. Проштрабливаете опуски на розетки и выключатели. Опускаете и закрепляете кабели в штробах. Не забыли также при этом выдолбить ниши для точек. Эту работу по этапам, можно перечислять дальше и дальше, до логического завершения. И вот, вы подходите к завершающим этапам работы по электромонтажу. Доводите вводной кабель до электрощита и начинаете понимать, что подключение кабеля в электрощите, вам не под силу. Увидев внутреннее состояние электрощита, решили туда не лезть. Куча различных старых автоматов вперемежку с свисающими со всех сторон проводами. Некоторые автоматы вообще висят на проводах… Правильно и сделали, что не лезете в такой электрощит. Доверьтесь тут уже нам, настоящим специалистам.

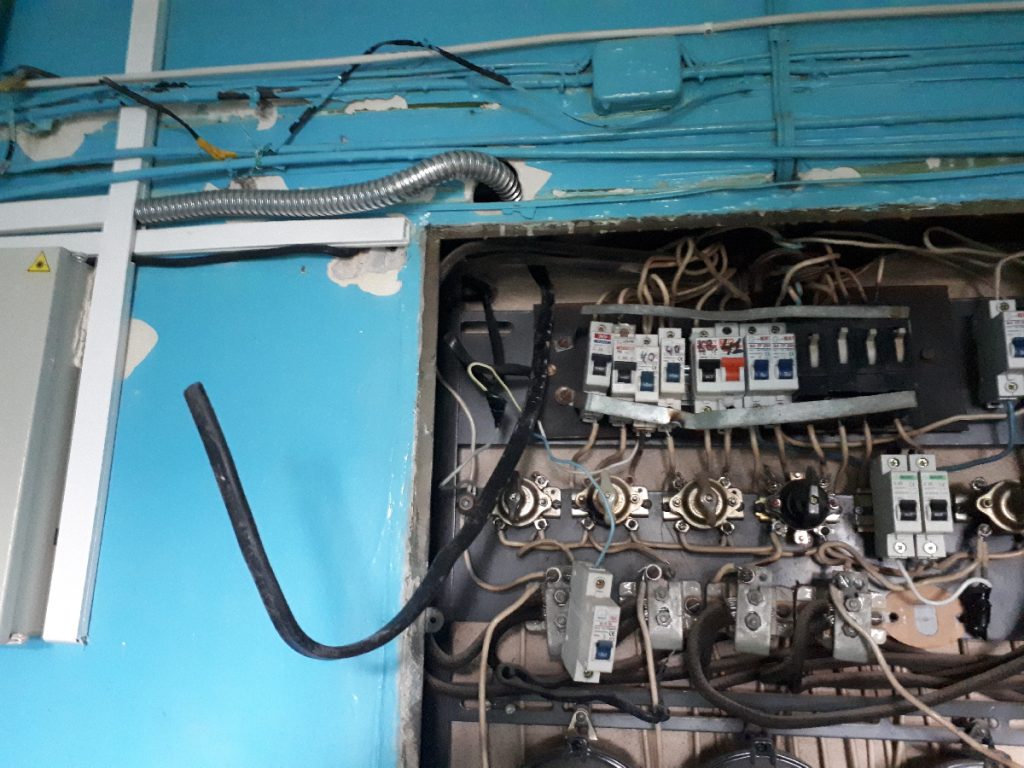

полный бардак в электрощите

полный бардак в электрощите

    Что представляет из себя подключение кабеля в электрощите? Здесь главное, чтобы была установлена надёжная автоматика в электрощите. Если не стоит такая автоматика – тогда ставим. Причем не только на новую отдельную линию. На старую проводку тоже обязательно. Раздельно не получится, да и не стоит таким заниматься! У старых автоматов совершенно другое крепление. Коммутируют попарно, обычно как фазу, так и нуль. Не надёжность в срабатывании, при коротком замыкании или перегрузке. Плачет короче по ним, безоговорочный демонтаж!

   Нужен целый комплекс мер по подключению кабеля!

   Правильно завести его в электрощит. Определяемся с гофрой или металлорукавом. Оцениваем состояние текущей автоматики в электрощите. Все плохо – аккуратно демонтируем. Ставим DIN – рейку необходимой длины. При этом должно хватить посадочного места. Если не хватает места, то делаем всё необходимое для освобождения места. Тут надо быть очень осторожным и опытным в таких делах. Устанавливаем и подключаем автоматы как для старой проводки, так и для новой линии. Не забываем про нулевую шины с достаточным количеством делений. Правильно всё подключаем и проверяем! На самом деле тут много всяких нюансов. Врятли их все опишешь. Да и незачем.

  установка сальников для ввода/вывода кабелей в накладных металлических щитках

  Большая ошибка это подключать вводной кабель на старые автоматы. Без разницы, какого потребителя эта новая линия запитывает. Стиральная машина это или бойлер. А может это целое помещение с группой розеток и выключателей или полный квартирный ввод.



    На фото №1-7 – пример подключения кабеля в электрощите. Заказчиком уже подведен кабель к электрощиту. Нужно только подключить его. Естественно при этом переделать всю схему подключения квартирного ввода.

Подведен кабель к электрощиту. Его необходимо будет запустить внутрь и правильно подключить среди всего этого бардака!

Фото 1 – Подведен кабель к электрощиту. Его необходимо будет запустить внутрь и правильно подключить среди всего этого бардака!

Делаем аккуратно над металлическим корпусом электрощита отверстие. В это отверстие пропустим кабель в металлорукаве внутрь щита

Фото 2– Делаем аккуратно над металлическим корпусом электрощита отверстие. В это отверстие пропустим кабель в металлорукаве внутрь щита

Запускаем внутрь кабель в металлорукаве. Металлорукав закрепляем к стене крепежами. Также надо будет подмазать дырку строительным гибсом

Фото 3 – Запускаем внутрь кабель в металлорукаве. Металлорукав закрепляем к стене крепежами. Также надо будет подмазать дырку строительным гибсом

Демонтаж старой схемы подключения ввода квартиры. Стояли два автомата, которые коммутировали фазу и нуль. Это не правильно! Будем переделывать!

Фото 4 – Демонтаж старой схемы подключения ввода квартиры. Стояли два автомата, которые коммутировали фазу и нуль. Это не правильно! Будем переделывать!

Освобождаем посадочное место и засверливаем DIN - рейку определенной длины. Также пришлось осторожно переделать и сместить подключение соседских автоматов

Фото 5 – Освобождаем посадочное место и засверливаем DIN – рейку определенной длины. Также пришлось осторожно переделать и сместить подключение соседских автоматов

устанавливаем и закрепляем 3 однополюсных автомата, дифавтомат и нулевую шину

Фото 6 – устанавливаем и закрепляем однополюсные автоматы, дифавтомат и нулевую шину

всё подключается и проверяется

Фото 7 – всё подключается и проверяется
